Szczegóły Produktu:
Zapłata:
|
Nazwa: | Projektor profilu poziomego | Ekran projekcyjny: | 300 MM |
---|---|---|---|
Opcjonalny obiektyw: | 10X, 20X, 50X, 100X | Rozdzielczość: | 0,5 μm |
Przesuw osi XZ (mm): | 10X, 20X, 50X, 100X | Gwarancja: | 1 rok |
High Light: | profile projector machine,horizontal optical comparator |

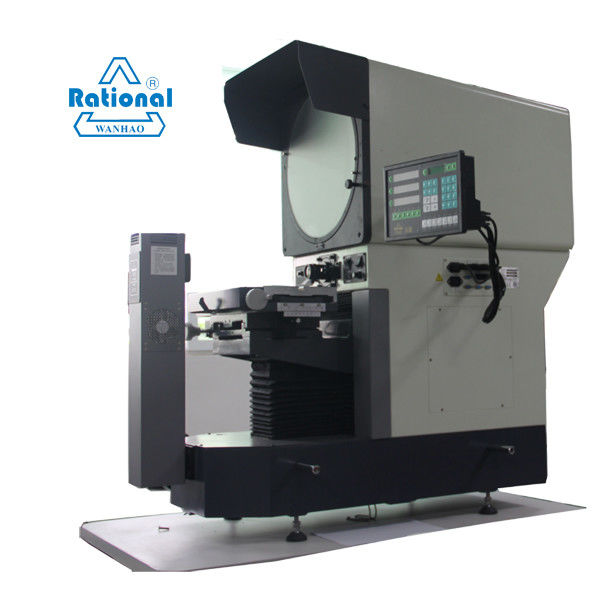

Niezawodny projekt racjonalnego profilu / mały komparator optyczny długi skok
Informacje o produkcie:
Ten pionowy pionowy projektor stołowy jest idealny do szybkiej kontroli małych lekkich elementów, wytłoczeń, kształtek plastikowych, elementów elektronicznych, małych toczonych części itp.
Oświetlenie profilu LED i oświetlenie powierzchni są montowane jako stabilne
ndard zapewnia czyste, ostre światło i wyjątkową jakość powierzchni
interpretacja wieku.
Jaten produkuje cały system pomiarowy, w tym skalę liniową, odczyt cyfrowy (opcjonalnie), etap roboczy, a także oprogramowanie,
Dane techniczne:
Model | CPJ-4025W | |||||
Przesuw w osi X (mm) | 250 | |||||
Przesuw w osi Y (mm) | 150 | |||||
Rozmiar stołu roboczego (mm) | 450 × 200 | |||||
Zakres obrotu | ± 15 ° (można wykonać na zamówienie do ± 25 °) | |||||
Rozdzielczość (μm) | 0,5 | |||||
Błąd wskazania (mm) | Oś X, Y: (2,5 + L / 100). Oś Z: 3,5 + L / 50 (L to długość mierzonego obiektu. Jednostka: mm) | |||||
Przesuw w osi Z (mm) | 100 (ogniskowanie) | |||||
waga (kg) | 240 | |||||
Wymiary (mm) | 1215 × 646 × 1210 | |||||
Ekran projekcyjny | Rozmiar (mm) | Ф 400 | ||||
Zakres obrotu | 0 ~ 360 ° | |||||
Rozkład | 1 'lub 0,01 ° | |||||
Obiektyw (CPJ-4025W) | Powiększenie | 5 × (opcjonalnie) | 10 × (standardowy) | 20 × (opcjonalnie) | 50 × (opcjonalnie) | 100 × (opcjonalnie) |
Pole widzenia (mm) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
Odległość robocza (mm) | 93,7 | 103,9 | 95,1 | 65,7 | 35,0 | |
System przetwarzania danych | Wielofunkcyjny DRO DC-3000 | |||||
Oświetlenie | Transmisja: lampa halogenowa 24V / 150W. Odbicie: lampa halogenowa 21 V / 150 W. | |||||
Akcesoria | Drukarka, wykrywacz krawędzi, oprogramowanie pomiarowe M2D-CPJ itp. | |||||
Zasilanie: AC 100–240 V, 50/60 Hz. Całkowita moc: 450 W. |
Nasze Usługi
Rational zobowiązuje się do oferowania naszym klientom produktów najwyższej jakości i satysfakcjonujących usług. Uważamy, że usługa posprzedażna ma znaczenie, na jakie zasługuje.
Jeśli masz problem, pozwól naszej wiedzy o produkcie i wspólnym doświadczeniom zminimalizować niedogodności.
Oferujemy wsparcie przy rozruchu, usługi pomiarowe, konserwację, naprawy, aktualizacje i modernizacje. Możesz na nas polegać.
Poświęcamy się zapewnianiu ciągłego wsparcia technicznego i usług, w tym między innymi:
1. Kontrola i ulepszanie procesu.
2. Szkolenie i modernizacja maszyn.
3. Maszyny, metrologia, sprzedaż i usługi.
4. Specjalistyczna naprawa konserwacyjna i remontowa.
5. Usługi doradcze i doradcze.
6. Wsparcie techniczne online.
7. Szkolenie na miejscu i obsługa posprzedażna przez naszych dystrybutorów na całym świecie.
Nasze usługi wsparcia obejmują głównie projektor profilowy, system pomiaru wideo (VMS), system pomiaru współrzędnych (CMS), narzędzie do ustawiania narzędzi, interferometr światła białego, przyrząd do pomiaru wysokości, skalę liniową, odczyt cyfrowy, układ scalony, oprogramowanie pomiarowe.
