Szczegóły Produktu:
Zapłata:
|
Nazwa: | Projektor profilu optycznego | Ekran projekcyjny: | 300 mm |
---|---|---|---|
Przesuw osi XY (mm): | 150 * 100 | Opcjonalny obiektyw: | 10X, 20X, 50X, 100X |
Rozdzielczość: | 0,5 μm | Gwarancja: | 1 rok |
High Light: | rational profile projector,optical mechanical comparator |

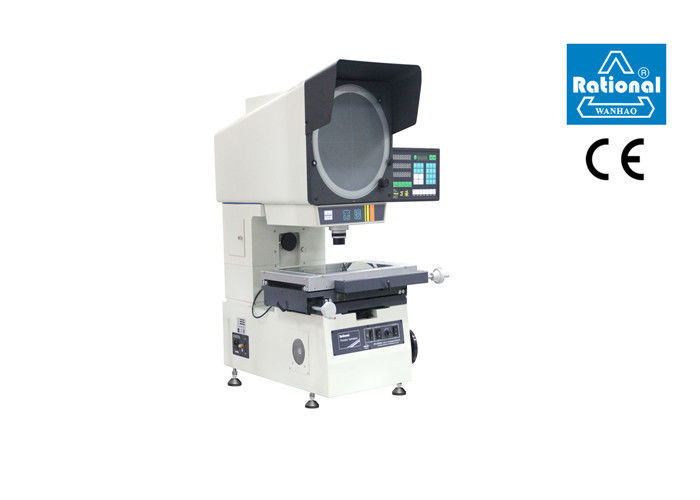

Precyzyjny projektor optyczny o profilu 300 mm Ekran projektora 1 rok gwarancji
Informacje o produkcie:
Cyfrowy projektor profilowy serii CPJ-3000A / AZ to ergonomiczny i niezawodny przyrząd pomiarowy o najwyższej jakości. Ten przyrząd jest wyposażony w przełącznik nożny i wielofunkcyjny system przetwarzania danych, który jest wygodny w wysyłaniu danych i próbek, umożliwiając użytkownikowi efektywną i wystarczającą kontrolę mierzonych obiektów. Instrument ten, który integruje optykę, maszynę i elektronikę, jest w stanie w wystarczającym stopniu przeprowadzić bezpośredni pomiar i pomiar porównawczy mierzonego przedmiotu obrabianego, takiego jak tłoczenie części, koła zębatego, gwintu i frezu itp. Jest szeroko stosowany w dziedzinie maszyn produkcja, elektronika, formy, liczniki itp.
Dane techniczne:
Model | Rewers Wyprostowany | CPJ-3015A CPJ-3015AZ | CPJ-3020A CPJ-3020AZ | CPJ-3025A CPJ-3025AZ | CPJ-3030A CPJ-3030AZ | CPJ-3040A CPJ-3040AZ |
Przesuw w osi X (mm) | 150 | 200 | 250 | 300 | 400 | |
Przesuw w osi Y (mm) | 100 | 100 | 150 | 200 | 300 | |
Rozmiar stołu metalowego (mm) | 354 × 228 | 404 × 228 | 450 × 280 | 500 × 330 | 450 × 350 | |
Rozmiar szklanego stołu (mm) | 210 × 160 | 260 × 160 | 306 × 196 | 350 × 250 | 606 × 466 | |
Rozdzielczość (μm) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
Błąd wskazania (mm) | E 1XY = (2,5 + L / 100) | |||||
Przesuw w osi Z (mm) | 100 (ogniskowanie) | 100 (ogniskowanie) | 100 (ogniskowanie) | 100 (ogniskowanie) | 100 (ogniskowanie) | |
Wymiary (mm) | 780 × 780 × 1100 | 810 × 780 × 1120 | 810 × 780 × 1120 | 900 × 780 × 1020 | 1040 × 780 × 1120 | |
Ekran projekcyjny | Rozmiar (mm) | Ф 312 | ||||
Zakres obrotu | 0 ~ 360 ° | |||||
Rozkład | 1 'lub 0,01 ° | |||||
Obiektyw | Powiększenie | 10 × (opcjonalnie) | 20 × (opcjonalnie) | 50 × (opcjonalnie) | 100 × (opcjonalnie) | |
Pole widzenia (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
Odległość robocza (mm) | 77,7 | 44,3 | 38,4 | 25,3 | ||
Max. wysokość pomiaru (mm) | 90 | 90 | 90 | 90 | ||
Zasilanie: AC 100–240 V, 50/60 Hz. Całkowita moc: 400 W. |
Nasze Usługi
Rational zobowiązuje się do oferowania naszym klientom produktów najwyższej jakości i satysfakcjonujących usług. Uważamy, że usługa posprzedażna ma znaczenie, na jakie zasługuje.
Jeśli masz problem, pozwól naszej wiedzy o produkcie i wspólnym doświadczeniom zminimalizować niedogodności.
Oferujemy wsparcie przy uruchomieniu, usługi pomiarowe, konserwację, naprawy, aktualizacje i modernizacje. Możesz na nas polegać.
Poświęcamy się zapewnianiu ciągłego wsparcia technicznego i usług, w tym między innymi:
1. Kontrola i ulepszanie procesu.
2. Szkolenie i modernizacja maszyn.
3. Maszyny, metrologia, sprzedaż i usługi.
4. Specjalistyczna naprawa konserwacyjna i remontowa.
5. Usługi doradcze i doradcze.
6. Wsparcie techniczne online.
7. Szkolenie na miejscu i obsługa posprzedażna przez naszych dystrybutorów na całym świecie.
Nasze usługi wsparcia obejmują głównie projektor profilowy, system pomiaru wideo (VMS), system pomiaru współrzędnych (CMS), narzędzie do ustawiania narzędzi, interferometr światła białego, przyrząd do pomiaru wysokości, skalę liniową, odczyt cyfrowy, układ scalony, oprogramowanie pomiarowe.
